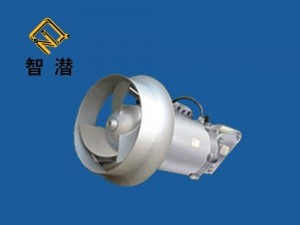

QJB型潛水攪拌機為混合攪拌和低速推流兩大系列產品。
二 、結構簡介及性能特點
1.潛水攪拌機結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。
2.潛水攪拌機葉片具有自潔功能，可防雜物纏繞、堵塞。
3.潛水攪拌機與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4.潛水攪拌機電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護進口軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。
5.潛水攪拌機機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。
三、產品說明
QJB0.85/8-260/3-740c
QJB------潛水攪拌機（推流器）的拼音縮寫
260-----葉輪名義直徑
740-------葉輪轉速（rpm）
0.85------電機功率（KW）
配用功率范圍：0.85-10KW
葉輪直徑范圍：260-615mm
葉輪轉速范圍：180-980r/min
推力范圍：≤2900N
材質：鑄鐵/鑄造全不銹鋼 可根據客戶要求定做
四 、用途及適用條件
混合攪拌系列潛水攪拌機適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。
潛水攪拌機可在下列條件下正常連續運行：
★ 高介質溫度不超過40°C
★ 介質的PH值在5-9
★ 介質密度不超過1150KG/M^3
★長期潛水運行，潛水深度一般不超過20米
五、 選型注意事項
為保證潛水攪拌機取得好的運行效果，請使用方提供如下資料：
◎ 運用目的
◎ 池型及尺寸，包括水深
◎ 攪拌介質的特性，包括粘度、密度、溫度、及固體物含量等。
六、產品結構圖
結構圖
七、安裝系統
潛水攪拌機的專用安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。
當池深H<4米時建議采用安裝系統一。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平賣弄內可繞導桿旋轉的大角度為正負60°起吊系統底座、支撐架和下托架與池的有關連接面均采用膨脹螺栓固定，無需預留孔。安裝系統二用導向鋼繩替代導桿，具有運輸方便，現場安裝簡單等特點。該系統從根本避免了由于運輸引起導桿彎曲、變形從而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂的安裝條件下更顯得操作方便可靠。
客戶訂貨時，請提供池深H及池形圖，以便廠房加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或導向鋼起吊底座外，多臺攪拌機可公用一套起吊裝置。
八、安裝注意事項
◎導桿或導向鋼絲應與水平垂直，可采用鉛錘校正；
◎吊鉤在起吊潛水攪拌機時，葉輪端較水平面應上仰5°-10°；
◎通過起吊裝置上的鏈條的調節，使得潛水攪拌機沿導桿或導向鋼絲滑下過程中，起吊鉤和潛水攪拌機的起吊重心處于同一垂直線上。
九、系統安裝圖：
十、潛水攪拌機選型：
| 潛水攪拌機型號 | 功率 | 電流 | 葉輪直徑 | 葉輪轉速 | 推力 | 重量 | 安裝系統 |
| KW | A | mm | r/min | N | kg | ||
| QJB0.37/6-220/3-960C | 0.37 | 1.3 | 220 | 960 | 138 | 45 | 系統Ⅰ/Ⅱ |
| QJB0.55/4-220/3-400C | 0.55 | 1.6 | 220 | 400 | 145 | 45 | 系統Ⅰ/Ⅱ |
| QJB0.75/8-260/3-740C | 0.85 | 3.1 | 260 | 740 | 165 | 65 | 系統Ⅰ/Ⅱ |
| QJB0.85/8-260/3-740C | 0.85 | 3.1 | 260 | 740 | 165 | 65 | 系統Ⅰ/Ⅱ |
| QJB1.5/6-260/3-980C | 1.5 | 4 | 260 | 980 | 300 | 65 | 系統Ⅰ/Ⅱ |
| QJB2.2/8-320/3-740C | 2.2 | 5.9 | 320 | 740 | 320 | 70 | 系統Ⅱ |
| QJB4/6-320/3-960C | 4. | 10.3 | 320 | 960 | 610 | 70 | 系統Ⅱ |
| QJB5.5/8-640/3-232C | 5.5 | 13.5 | 640 | 232 | 1200 | 184 | 定做 |
| QJB7.5/6-640/3-303C | 7.5 | 17.5 | 640 | 303 | 2400 | 229 | 定做 |
| QJB11/6-790/3-303C | 11 | 25.4 | 790 | 303 | 6500 | 389 | 定做 |
| QJB15/6-790/3-368C | 15 | 34.5 | 790 | 740 | 4000 | 389 | 定做 |
| QJB1.5/8-400/3-740S | 1.5 | 5.4 | 400 | 740 | 600 | 70 | 系統Ⅰ/Ⅱ |
| QJB2.5/8-400/3-740S | 2.5 | 9 | 400 | 740 | 800 | 70 | 系統Ⅱ |
| QJB4/12-620/3-480S | 4 | 14 | 620 | 480 | 1400 | 184 | 系統Ⅱ/Ⅲ |
| QJB4/6-400/3-980S | 4 | 12 | 400 | 980 | 1200 | 73 | 系統Ⅱ/Ⅲ |
| QJB5/12-620/3-480S | 5 | 18.2 | 620 | 480 | 1800 | 184 | 系統Ⅲ |
| QJB7.5/12-620/3-480S | 7 | 27 | 620 | 480 | 2600 | 229 | 系統Ⅲ |
| QJB10/12-620/3-480S | 10 | 32 | 620 | 480 | 3300 | 229 | 系統Ⅲ |
十一、現場圖：
十二、流速圖：
以下流速場是在清水中，邊界水流速度為V=0.1m/s工況下
十三、池形安裝圖：
