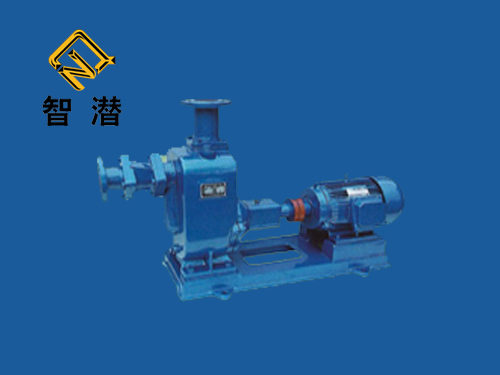

自吸式無堵塞排污泵

　　產品名稱：ZW型自吸式無堵塞排污泵
　　產品分類：排污泵
　　口徑（進口/出口）：25-300(mm)
　　流量：5-800(m3/h)
　　揚程：12-60(m)

　　一、產品概述：
　　ZW型自吸式無堵塞排污泵，是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可像一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前景

　　本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

　　二、適用范圍：

　　自吸式無堵塞排污泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。

　　1.環境溫度≦50℃，介質溫度≦80℃，特殊要求可達200.℃

　　2.介質PH值鑄鐵材質為6-9，不銹鋼為2-13.

　　3.介質重度不超過1240千克/m3

　　4.自吸式無堵塞排污泵自吸高度不能超過規定值4.5-5.5米，吸入管長度為≦10米。

　　5.通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。

　　三、產品優點：

　　1、自吸式無堵塞排污泵排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。

　　2、自吸式無堵塞排污泵高效節能：采用水力模型，效率比一般自吸泵高3～5%。

　　3、自吸式無堵塞排污泵自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。

　　四、結構及工作原理：

　　ZW系列自吸式無堵塞排污泵，主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見下圖。泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。第二次工作時泵吸入口處裝有單向逆止閥，因此不需再加儲水即可起動。

　　五、技術參數：

　　流量：5-800m3/h；

　　揚程：12-60m；

　　電機功率：2.2-55KW；

　　轉速：1450-2900r/min；

　　口徑：φ25-φ300；

　　介質溫度：≤100℃；

　　自吸高度：4.5-6.0m。

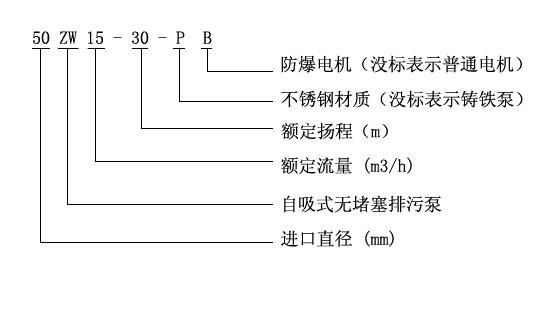

　　六、型號意義：

　　七、自吸式無堵塞排污泵性能參數：

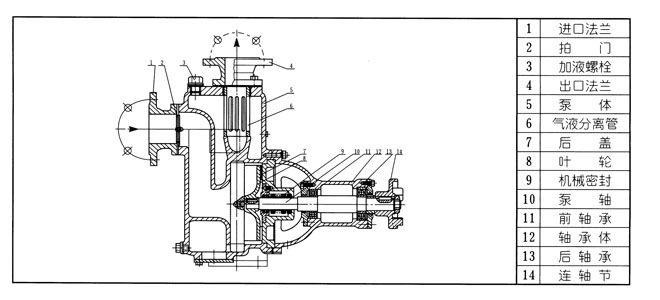

　　八、自吸式無堵塞排污泵結構示意圖

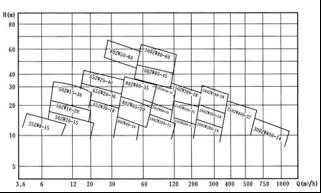

　　九、自吸式無堵塞排污泵的型譜圖

　　十、自吸式無堵塞排污泵外形及安裝尺寸

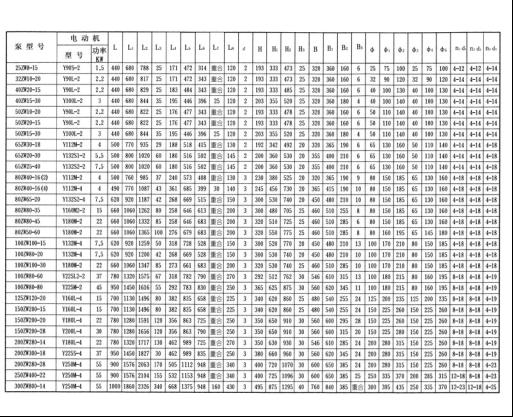

　　十一、自吸式無堵塞排污泵外形及安裝尺寸表

　　十二、啟動前的準備與運行：

　　1、檢査泵底座、聯軸器、軸承座等連接部位的緊固件是否松動，如有松動應固緊。

　　2、用手轉動聯軸器是否有卡帶或異聲等現象

　　3、打開泵上方的加水閥門.加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水

　　4、接上電源試轉一下，從電機端看，為順時針轉向。（嚴禁反轉）

　　5、開機工作，觀察泵運行是否正常，若有異?，F象，應找出原因，加以排除。

　　十三、自吸式無堵塞排污泵故障與排除
